1.1 Étude d’une architecture
Nous allons voir dans cette première section quelques principes de base et explications de certains termes techniques que vous devez connaître afin de comprendre au mieux le domaine du matériel et réseaux informatiques.
ARCHITECTURE CLASSIQUE
La notion bridge est un moyen de sécuriser les flux entre le réseau MES et ERP en masquant les ADR de la passerelle.

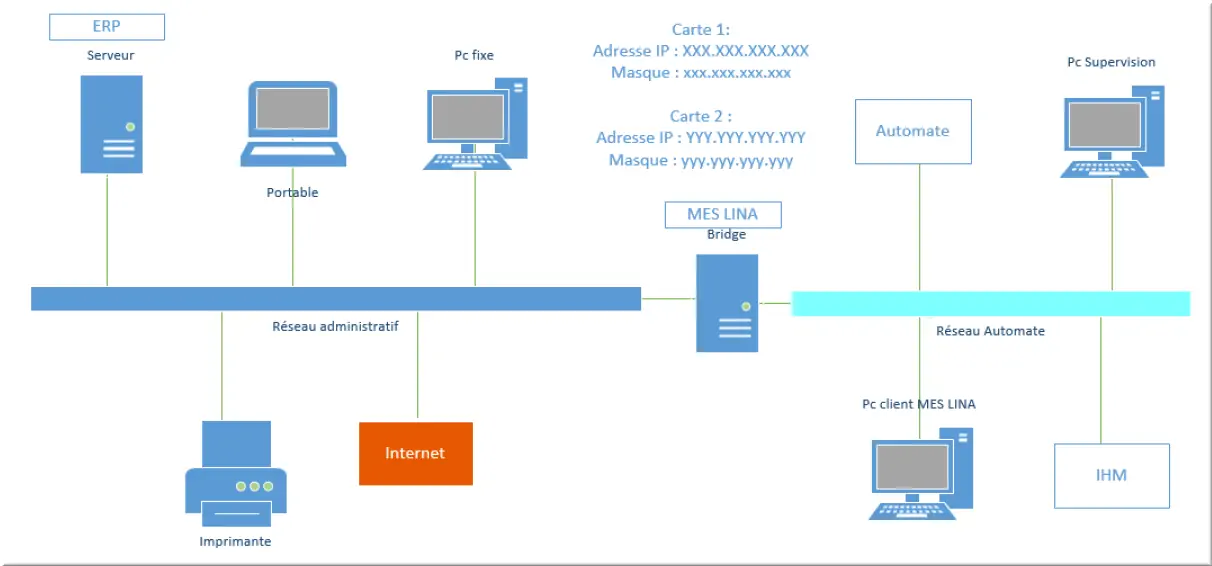

Figure 1 : architecture classique avec bridge
L’architecture réseau est la clé de voute d’un projet.
Il est important de prendre conscience que le flux de données sur un réseau augmente de façon importante lorsqu’on commence à communiquer avec les différents systèmes.
Il faut bien séparer les réseaux :
La gestion des flux peut nécessiter la séparation des réseaux.
Attention aux cascades de switch : cela ralentit fortement les temps de communication (vitesse des flux).
- Réseau administratif : ERP. C’est sur ce réseau que se trouvent les flux pour l’ERP.
Les équipements présents sur ce réseau : - Les imprimantes bureautiques
- Les pc client pour l’ERP
- La connexion Internet : Attention à la sécurité !
- Réseau process – Automate
Les équipements présents sur ce réseau : - Les automates
- Les scadas IHM et Supervisions
Sur un réseau process, il est important de séparer les sous réseaux machines (Constructeurs) du réseau process automate.
Pour les machines de constructeurs, il faut prescrire au minimum deux cartes réseaux aux cahiers des charges de l’automate :
- Une carte pour le sous réseau machine (Les systèmes communicants de la machine (variateurs / module déportés / module de pesage …)
- Une carte pour le réseau process automate de l’usine
Il est possible d’ajouter un automate concentrateur entre les machines constructeurs et le réseau process automate.
- Réseau process – Informatique : MES
Les équipements présents sur ce réseau : - Les panels PC
- Les imprimantes
- Les lecteurs codes à barres
Les réseaux MES permet de sécuriser la production avec ses données (voir redondante).
- Réseau camera / sécurité
Les équipements présents sur ce réseau : - Les cameras
- Lecteur gestion d’accès
Les caméras sont des grandes consommatrices de bande passante sur le réseau.
- Réseau internet
Les équipements présents sur ce réseau : - Switches
- Firewalls
Les applications comme YouTube sont des grands consommateurs de bande passante sur le réseau.
- Réseau GTB
- Les utilités : gestion CTA, froid, éclairage, eau chaude …
Le réseau des utilités sera difficile à mettre en œuvre car de très nombreux réseaux propriétaires des constructeurs.
